ISO2CAR Radioadapter AD115B • für Renault, Nissan, Opel, smart, Suzuki
ISO2CAR Radioadapter AD115B • für Renault, Nissan, Opel, smart, Suzuki
Lieferzeit: 1-3 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden

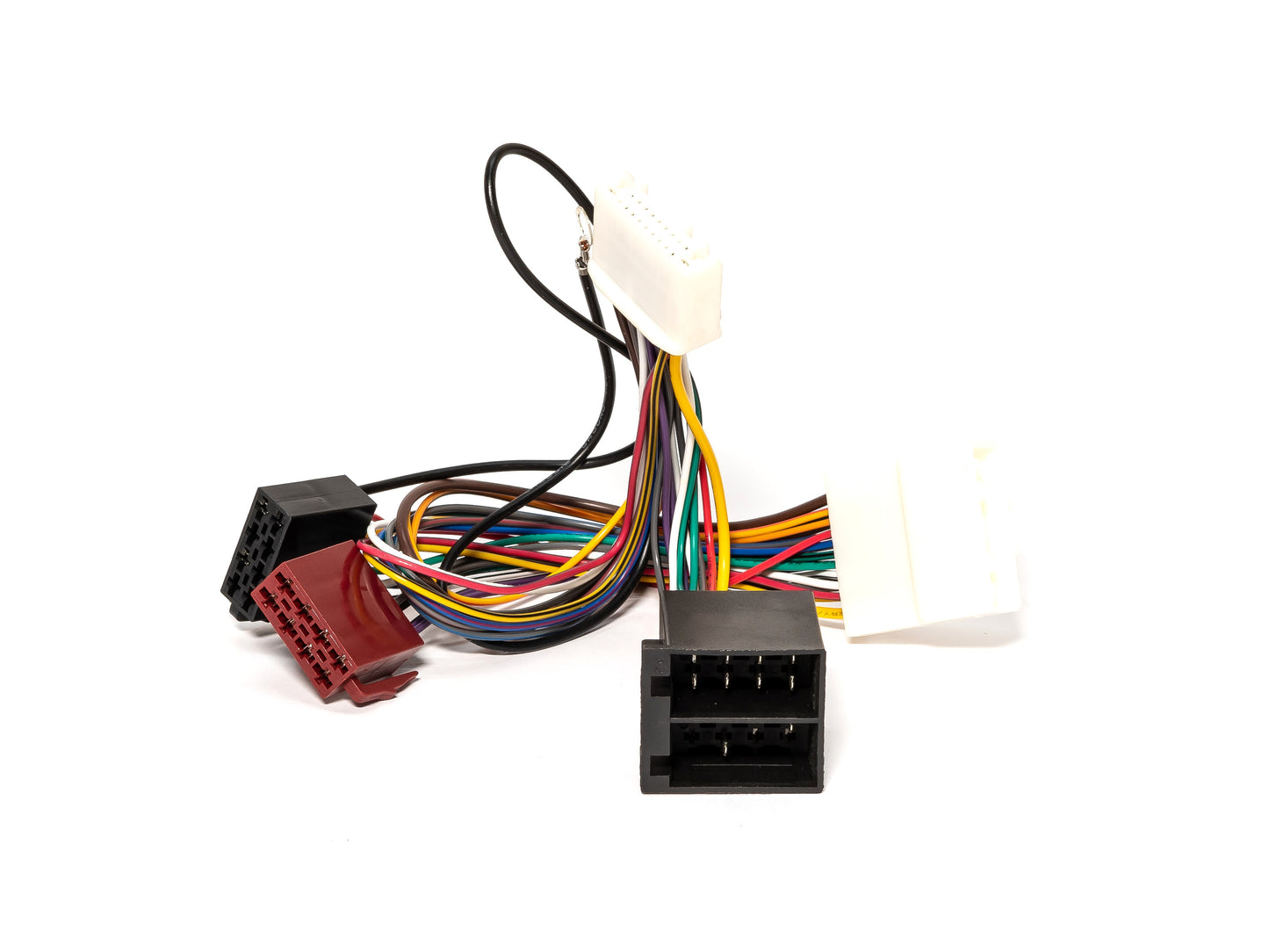

ISO2CAR-Radioadapter AD115B
passend für z.B. Renault Trafic Radios
Mit dem AD115B ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an das Renault-Serien-Radio oder andere Serien-Radios angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).
Der AD115B ist dabei die passende Schnittstelle zwischen Serien-Radio und der original Fahrzeug-Verkabelung.
(Auch die Integration einer Freisprechanlage (FSE) z.B. Parrot MKI 9200i, ist mit Nutzung eines AD115B ISO2CAR Radioadapters auf einfache Weise möglich.)
Hinweis:
- Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Renault Serien-Radio:
Lieferumfang:
- AD115B ISO2CAR Radioadapter für Renault & Andere
Technische Daten
Technische Daten
- Hochwertige Kabel & Stecker
- 100% Belegung des Adapter-Gehäuses
- Kabelquerschnitt: 1,5qmm
- 100% Kupferadern
- Spannungs-Versorgung: gelbes / rotes Kabel
- Masse-Verbindung: schwarzes Kabel
Empfohlener Einbauort:
- smart 453 Radio-Unit (ohne aktives Sound-System)
Einbau-Tipps vom Profi
Einbau-Tipps vom Profi
ISO2CAR Radioadapter für Renault Serien-Radio
- Der AD115B kann ausschließlich mit passiven smart Musik-Systemen verwendet werden.
- Aktive Sound-Systeme, wie z.B. JBL Sound-Edition, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das Serien-Radio
- Die Integration des AD115B ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung. Der AD115D kann direkt verbunden werden.
- Passend auch für RLink / RLink2 und Akramys.
Einfache Rückrüstung
- Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.
Hinweise
Hinweise
Spannungsversorgung zwischen Renault Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:
Der AD115B ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
- ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
(ISO-Strom-Adapter passt nur in eine der beiden Steckplätze). - ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden. - Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
- gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden. - rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden. - schwarzes Kabel mit Flachhülse: Masse-Anschluss
Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.
WICHTIG:
- ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound oder BOSE-Sound-Edition o.ä., geeignet.
