JAYKS Audio GmbH
ISO2CAR Radioadapter AD117 • für Opel
ISO2CAR Radioadapter AD117 • für Opel
Lieferzeit: 1-3 Werktage
Verfügbarkeit für Abholungen konnte nicht geladen werden

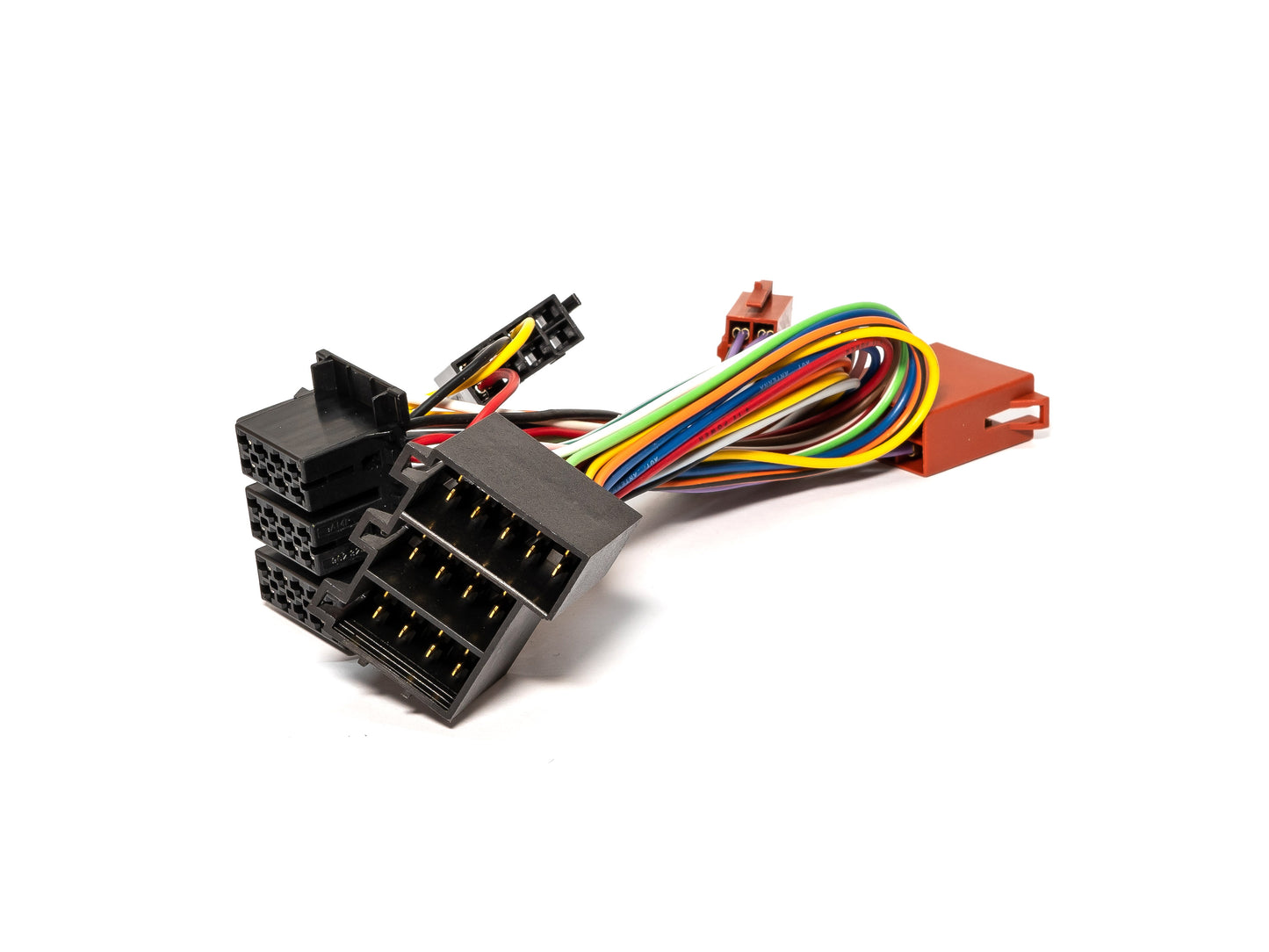

ISO2CAR-Radioadapter AD117
passend für z.B. Opel Astra Radios
Mit dem AD117 ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an das Opel Serien-Radio angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).
Der AD117 ist dabei die passende Schnittstelle zwischen Serien-Radio und der Original-Fahrzeug-Verkabelung.
(Auch die Integration einer Freisprechanlage (FSE) z.B. Parrot MKI 9200i, ist mit Nutzung eines AD117 ISO2CAR Radioadapters auf einfache Weise möglich.)
Hinweis:
- Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Opel Serien-Radio:
Lieferumfang:
- AD117 ISO2CAR Radioadapter für Opel
Technische Daten
Technische Daten
- Hochwertige Kabel & Stecker
- 100% Belegung des Adapter-Gehäuses
- Kabelquerschnitt: 1,5qmm
- 100% Kupferadern
- Spannungs-Versorgung: gelbes / rotes Kabel
- Masse-Verbindung: schwarzes Kabel
Empfohlener Einbauort:
- Opel Radio-Unit (ohne aktives Sound-System)
Einbau-Tipps vom Profi
Einbau-Tipps vom Profi
ISO2CAR Radioadapter für Opel Serien-Radio
- Der AD117 kann ausschließlich mit passiven Opel Musik-Systemen verwendet werden.
- Aktive Sound-Systeme, wie z.B. BOSE, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das Serien-Radio
- Die Integration des AD117 ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
- Der AD117 kann direkt verbunden werden.
Einfache Rückrüstung
- Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.
Hinweise
Hinweise
... Spannungsversorgung zwischen Opel Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:
Der AD117 ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
- ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
(ISO-Strom-Adapter passt nur in eine der beiden Steckplätze). - ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden. - Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
- gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden. - rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden. - schwarzes Kabel mit Flachhülse: Masse-Anschluss
Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.
WICHTIG:
- ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, BOSE o.ä., geeignet.
Downloads
Downloads
Unterstützte Fahrzeuge
Unterstützte Fahrzeuge
- Opel Astra G Astra G (1998 - 2003)
- Opel Corsa B Corsa B (1993 - 1999)
- Opel Zafira A Zafira A (1999 - 2003)
