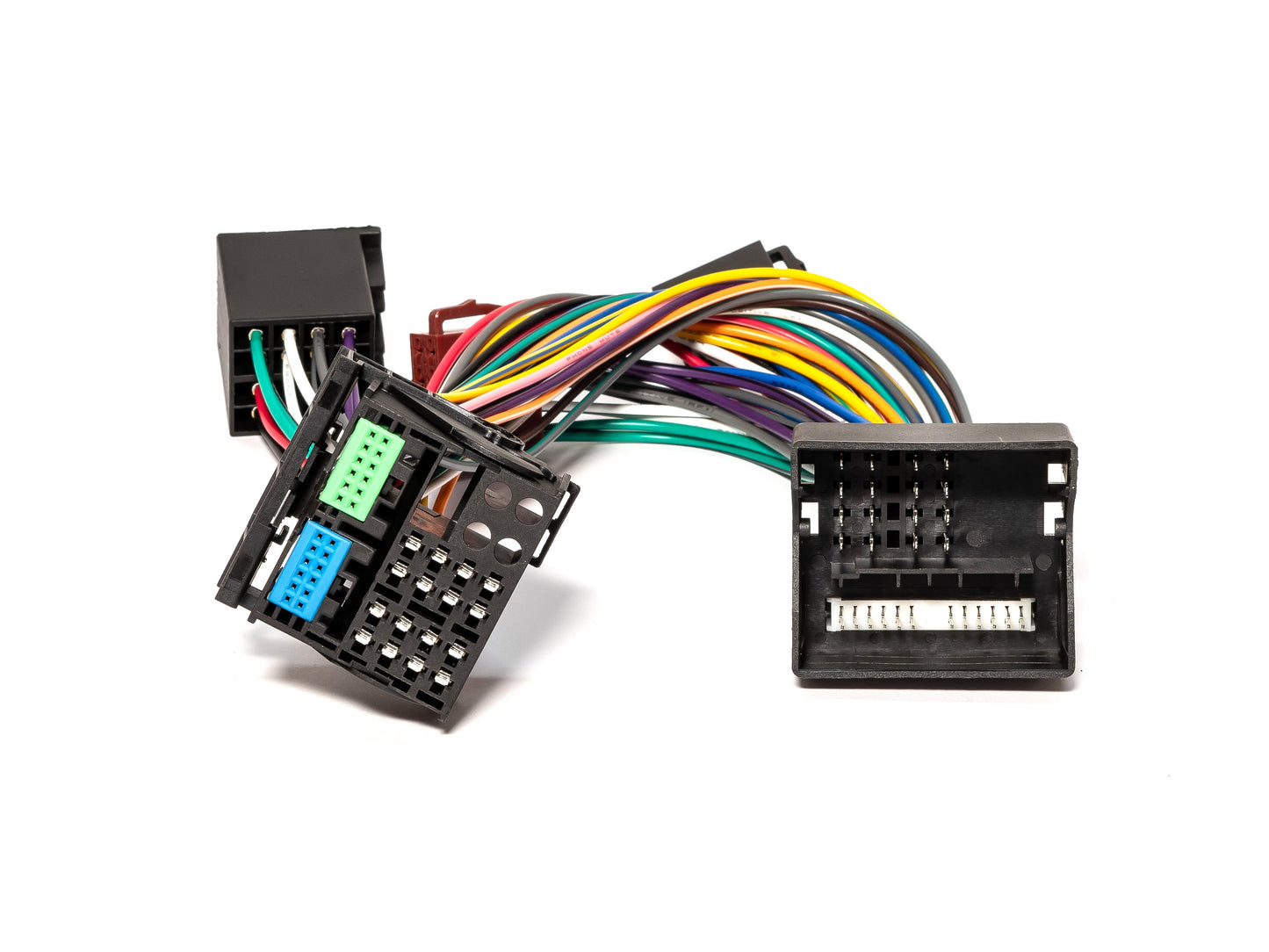

ISO2CAR Radioadapter AD123UNI • für Audi, BMW, VW, Mercedes u.a.

• Hochwertige Kabel & Stecker
• 100% Belegung des Adapter-Gehäuses
• Kabelquerschnitt: 1,5qmm
• 100% Kupferadern
• Spannungs-Versorgung: gelbes / rotes Kabel
• Masse-Verbindung: schwarzes Kabel
• Sicherheitsbügel

Empfohlener Einbauort:

• VW, Audi, BMW o.a. Radio-Unit (ohne aktives Sound-System)

ISO2CAR Radioadapter für VW Serien-Radio

• Der AD123UNI kann ausschließlich mit passiven VW Musik-Systemen verwendet werden (i.R. bis zu 8 Lautsprecher verteilt auf die Türen vorne und hinten)
• Aktive Sound-Systeme, wie z.B. Dynaudio, mit bereits integrierten Verstärkern können nicht adaptiert werden.

Anschluss ans Serien-Radio

• Die Integration des AD123UNI ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
• Der AD123UNI kann direkt verbunden werden.
• Beachten Sie die Verriegelung beim Aus- / Wiedereinbau.

Einfache Rückrüstung

• Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

... Spannungsversorgung zwischen VW Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:

Der AD123UNI ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:

• ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
  (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
• ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
  Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
• Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
• gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
  Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
• rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
  Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
• schwarzes Kabel mit Flachhülse: Masse-Anschluss
  Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

• ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, Dynaudio o.ä., geeignet.
