JAYKS Audio GmbH

ISO2CAR Radioadapter AD139 • für Chevrolet, Suzuki

ISO2CAR Radioadapter AD139 • für Chevrolet, Suzuki

Lieferzeit: 1-3 Werktage

€36,50 EUR
€36,50 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

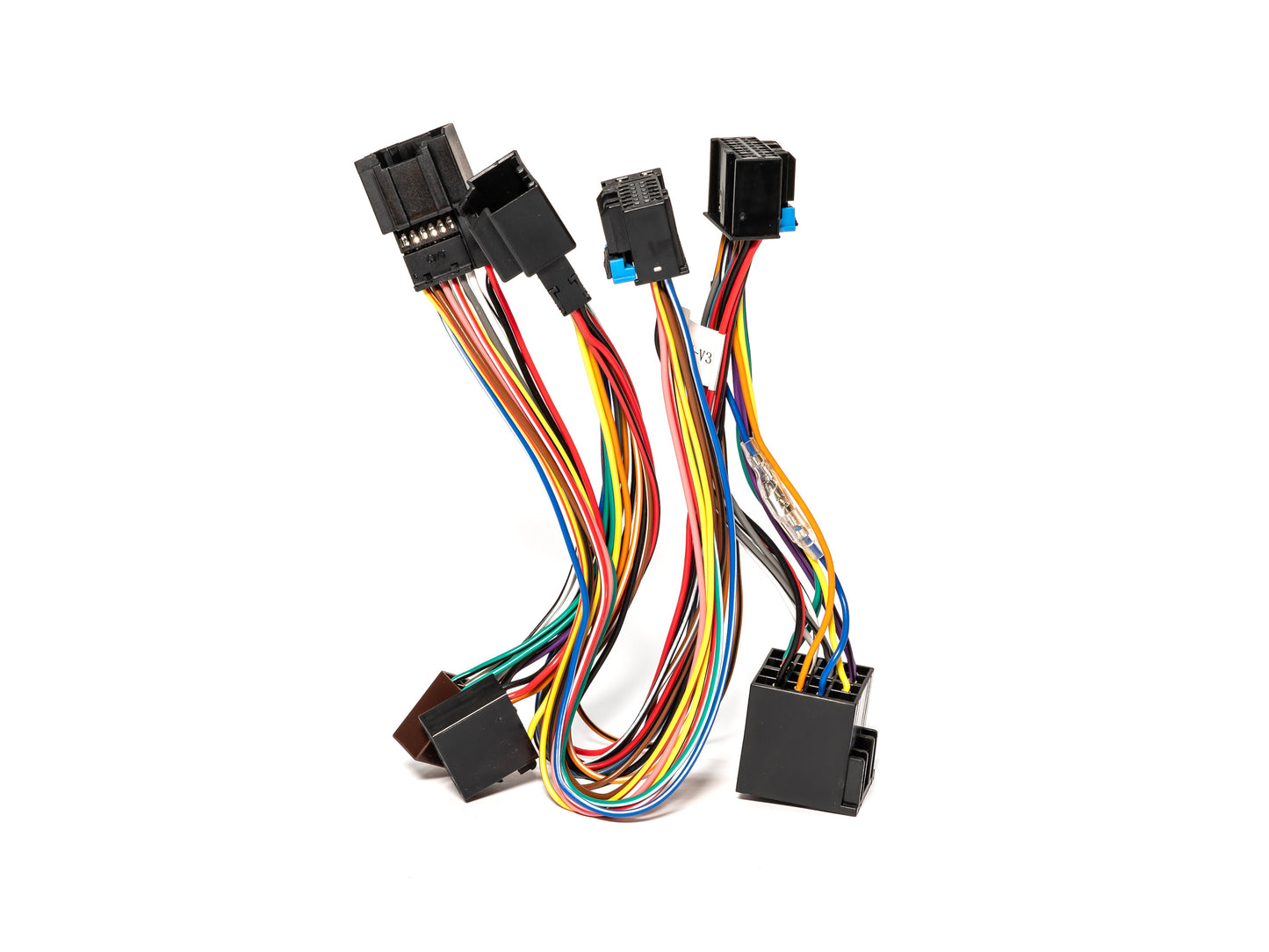

ISO2CAR-Radioadapter AD139

passend für z.B. Chevrolet & Suzuki Radios

Mit dem AD139 ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an das Chevrolet oder andere Serien-Radios angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).

Der AD139 ist dabei die passende Schnittstelle zwischen Serien-Radio und der Original-Fahrzeug-Verkabelung.

(Auch die Integration einer Freisprechanlage (FSE) z.B. Parrot MKI 9200i, ist mit Nutzung eines AD139 ISO2CAR Radioadapters auf einfache Weise möglich.)

Hinweis:

  • Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines  Verstärkers am Chevrolet Serien-Radio:
Lieferumfang:
  • AD139 ISO2CAR Radioadapter für Chevrolet & Andere

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel

Empfohlener Einbauort:

  • Anschluss an der Chevrolet Radio-Unit (ohne aktives Sound-System)
  • Verstärker-Einheit wird unter dem Beifahrersitz fixiert

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Chevrolet Serien-Radio

  • Der AD139 kann ausschließlich mit passiven Chevrolet Musik-Systemen verwendet werden.
  • Aktive Sound-Systeme, wie z.B. BOSE, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das Serien-Radio
  • Die Integration des AD139 ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
  • Der AD139 kann direkt verbunden werden.
Einfache Rückrüstung
  • Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

... Spannungsversorgung zwischen Chevrolet Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:

  • Der AD139 ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

  • ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, BOSE o.ä., geeignet.

Downloads

Unterstützte Fahrzeuge

  • Deawoo Captiva 2. GEN Captiva 2. GEN (2012 - 2018)
  • Deawoo Captiva 3. GEN Captiva 3. GEN (2018 - 2023)
  • Saab 9.3 9.3 (2007 - heute)
  • Saab 9.5 9.5 (2005 - 2010)
