JAYKS Audio GmbH

ISO2CAR Radioadapter AD141 • für Volvo HPS

ISO2CAR Radioadapter AD141 • für Volvo HPS

Lieferzeit: 1-3 Werktage

€47,50 EUR
€47,50 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

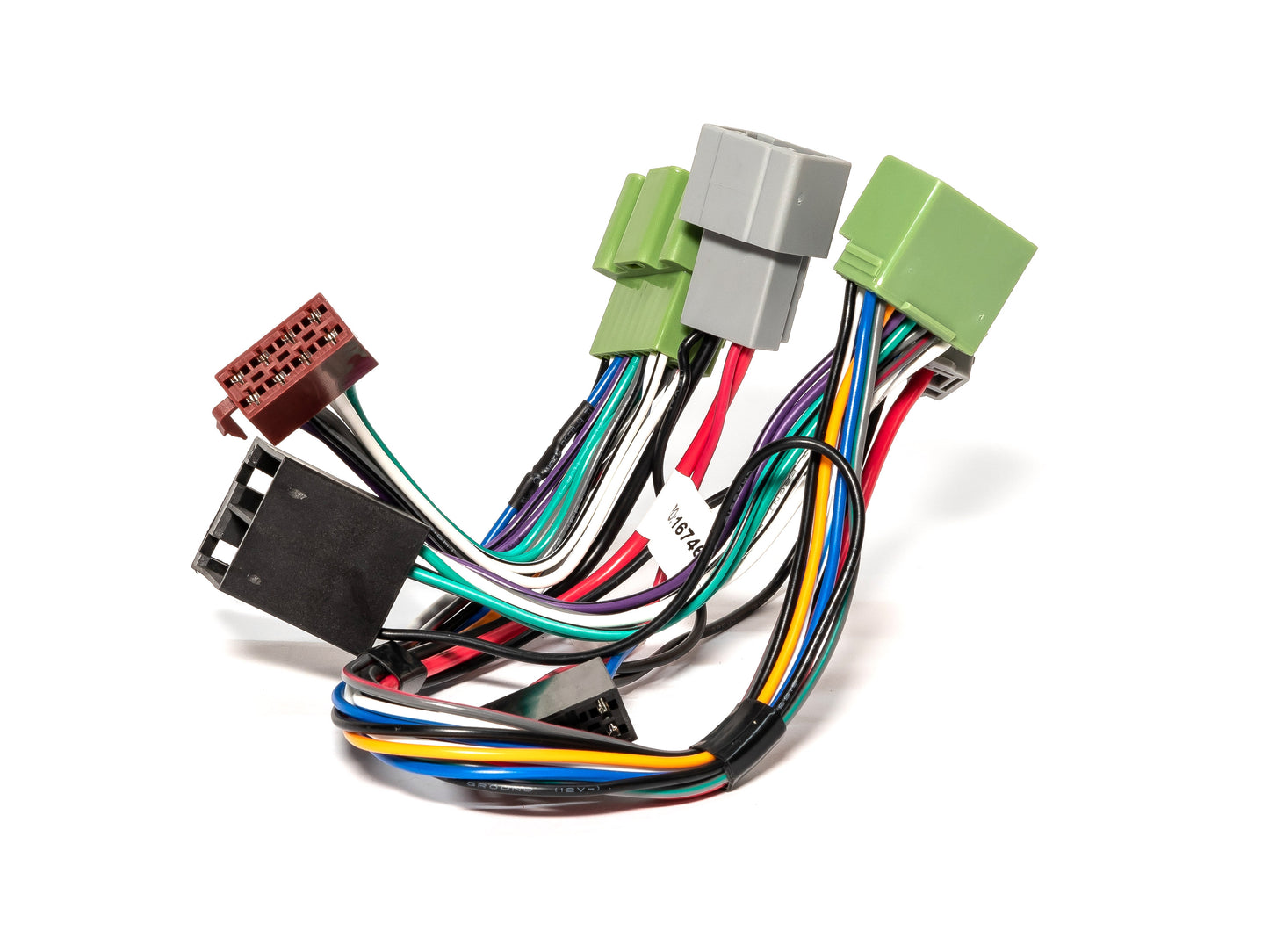

ISO2CAR-Radioadapter AD141HPS

passend für z.B. Volvo High-Performance-Systeme & Radios

Mit dem AD141 ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an den Volvo Serien-Verstärker (HPS) angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).

Der AD141 ist dabei die passende Schnittstelle zwischen Serien-Radio und der Original-Fahrzeug-Verkabelung.

(Auch die Integration einer Freisprechanlage (FSE) z.B. Parrot MKI 9200i, ist mit Nutzung eines AD141 ISO2CAR Radioadapters auf einfache Weise möglich.)

Hinweis:

  • Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Serien-Radio:
Lieferumfang:
  • AD141 ISO2CAR Radioadapter für Volvo HPS & Andere

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel

Empfohlener Einbauort:

  • Anschluss an der Volvo HPS-Verstärker-Einheit unter dem Fahrersitz (ohne aktives Sound-System)
  • Verstärker-Einheit wird unter dem Beifahrersitz fixiert

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Volvo HPS-System

  • Der AD141 kann ausschließlich mit High-Performance Volvo Musik-Systemen verwendet werden.
  • Voll-Aktive Sound-Systeme, wie z.B. Harman Kardon, mit integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das High-Performance-System
  • Die Integration des AD141 SO2CAR Radioadapters erfolgt zwischen der HPS-Verstärker-Einheit (unter dem Fahrersitz) und der Original Fahrzeugverkabelung.
  • Der AD141 kann direkt verbunden werden.
Einfache Rückrüstung
  • Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

... Spannungsversorgung zwischen Volvo HPS-Verstärker-Einheit und Plug & Play  Verstärker mit ISO-Strom-Adapter:

  • Der AD141 ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
  • Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

Downloads

Unterstützte Fahrzeuge

  • Volvo V40 V40 (2013 - 2020)
  • Volvo V50 V50 (2004 - 2012)
  • Volvo V70 V70 (2007 - 2016)
  • Volvo XC60 Volvo XC60 (2011 - 2017)
  • Volvo XC70 Volvo XC 70 (2007 - 2016)
  • Volvo XC90 Volvo XC 90 (2005 - 2014)
