JAYKS Audio GmbH

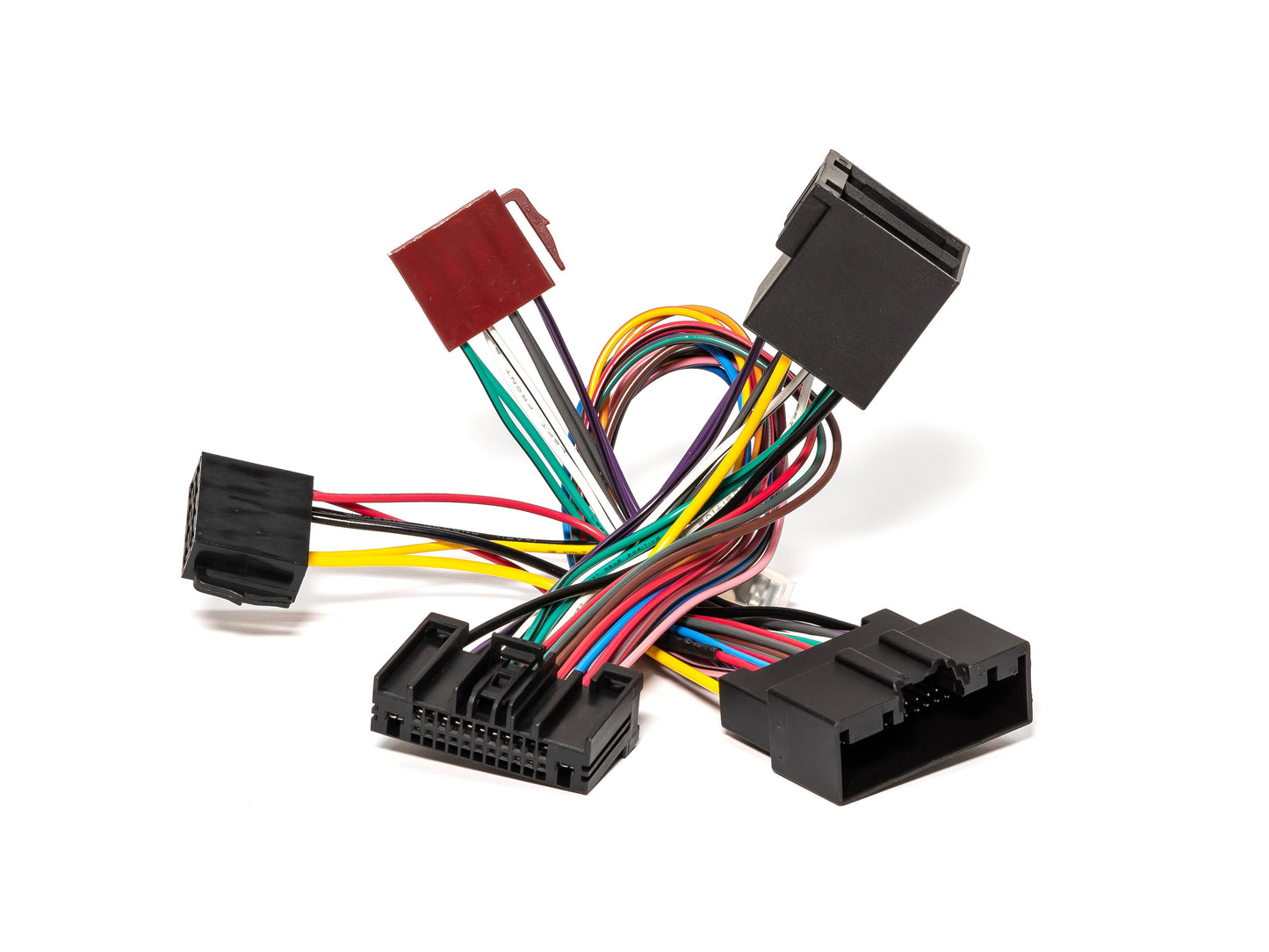

ISO2CAR Radioadapter AD143 • für Ford, Mazda

ISO2CAR Radioadapter AD143 • für Ford, Mazda

Lieferzeit: 1-3 Werktage

Normaler Preis €38,50 EUR
Normaler Preis Verkaufspreis €38,50 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

ISO2CAR-Radioadapter AD143

passend für z.B. Ford und Mazda Radios


Mit dem AD143 ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an das Ford & andere Werks-Radios angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).

Der AD143 ist dabei die passende Schnittstelle zwischen Serien-Radio und der Original-Fahrzeug-Verkabelung.

(Auch die Integration einer Freisprechanlage (FSE) z.B. Parrot MKI 9200i, ist mit Nutzung eines AD143 ISO2CAR Radioadapters auf einfache Weise möglich.)

Hinweis:

  • Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Werks-Radio:
Lieferumfang:
  • AD143 ISO2CAR Radioadapter für Ford & Andere

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel

Empfohlener Einbauort:

  • Anschluss an der Radio Radio-Unit (kein aktives Sound-System)
  • Verstärker-Einheit wird unter dem Beifahrersitz fixiert

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Ford Serien-Radio

  • Der AD143 kann ausschließlich mit passiven Ford Musik-Systemen verwendet werden.
  • Aktive Sound-Systeme, wie z.B. JBL, oder Sony Premium Sound, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das Serien-Radio
  • Die Integration des AD143 ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
  • Der AD143 kann direkt verbunden werden.
Einfache Rückrüstung
  • Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

... Spannungsversorgung zwischen Ford Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:

  • Der AD143 ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

  • ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound o.ä., geeignet.

Downloads

Unterstützte Fahrzeuge

  • Ford B-Max (2012 - 2017)
  • Ford C-MAX '10 (2010 - 2015)
  • Ford Explorer Explorer 5 (2011 - 2019)
  • Ford Fiesta '13 (2012 - 2017)
  • Ford Focus '11 (2010 - 2014)
  • Ford Galaxy Galaxy MK 3 (2015 - 2019)
  • Ford Grand C-Max '15 (2015 - 2019)
  • Ford Grand C-Max (2010 - 2015)
  • Ford Kuga '13 (2013 - 2016)
  • Ford Mondeo '13 (2014 - 2019)
  • Ford S-Max S-Max (2016 - 2019)
  • Ford Tourneo Connect '13 (2013 - 2018)
  • Ford Tourneo Custom Tourneo Custom (2013 - 2018)
  • Ford Transit Connect '13 (2013 - 2018)
  • Ford Transit Courier Transit Courier (2014 - 2018)
  • Ford Transit Custom '12 (2012 - 2018)
