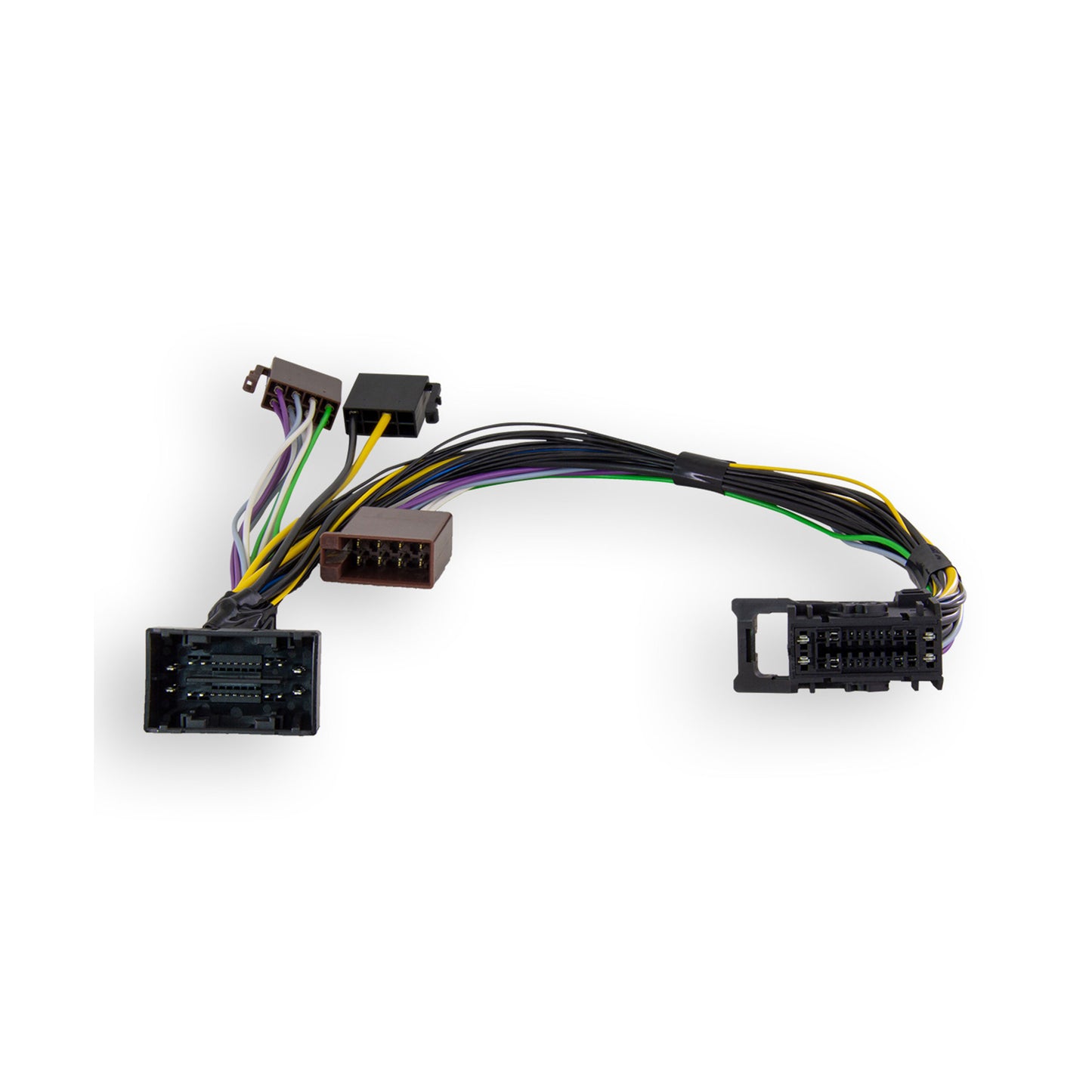

ISO2CAR Radioadapter MBux • für Mercedes Benz mit MBux

ISO2CAR Radioadapter MBux • für Mercedes Benz mit MBux

Lieferzeit: 1-3 Werktage

€45,00 EUR
€69,50 EUR €45,00 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

ISO2CAR-Radioadapter AD-MBux - Mercedes Benz User Experience

Anschluss-Kabel / T-Kabelsatz für Mercedes Benz mit MBux System

Mit dem AD-MBux werden z.B. JAYKS Verstärker wie der 5DX plus Digital-Verstärker an das Multimediasystem MBux 1. GEN von Mercedes Benz angeschlossen.

Der Anschluss erfolgt hierbei direkt via Plug & Play zwischen der MBux Unit und dem Original-Kabelsatz.

Lieferumfang:

  • AD-MBux ISO2CAR Radioadapter
    (Für Mercedes ab 2018 mit MBux-System)

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel
  • HINWEIS: MBux-System 1. GEN

Empfohlener Einbauort:

  • Anschluss an der
  • Verstärker-Einheit wird in der Regel unter dem Beifahrersitz fixiert

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Mercedes Benz MBux-Systeme

Der AD-MBux kann ausschließlich mit Mercedes Benz Multimediasystem MBux-Systemen verwendet werden.

Anschluss an das MB MBux-System

Die Integration des AD-MBux ISO2CAR Radioadapters erfolgt zwischen der jeweiligen System-Einheit und der Original Mercedes-Benz Fahrzeug-Verkabelung.
Der AD-MBux kann direkt verbunden werden.

Einfache Rückrüstung

Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

Spannungsversorgung zwischen der Multimediaeinheit MBux und einem JAYKS Verstärker mit ISO-Strom-Adapter:

Der AD-MBux ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:

  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

  • ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B. BOSE, Burmester o.ä., geeignet.
