JAYKS Audio GmbH

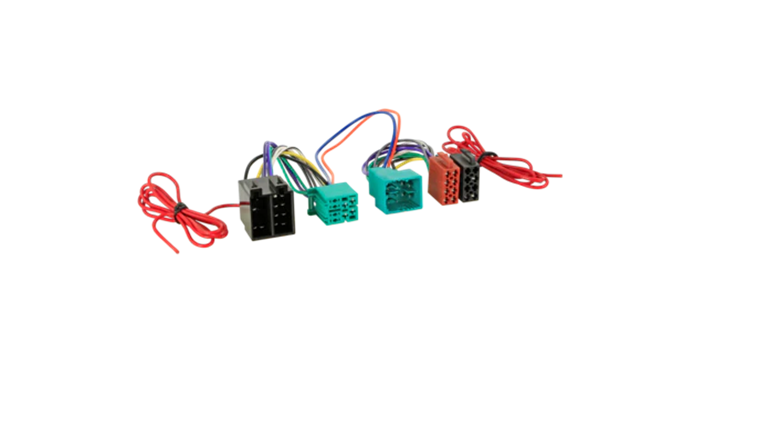

ISO2CAR Radioadapter AD148E • für Fiat Ducato, Fiat 500e u.a.

ISO2CAR Radioadapter AD148E • für Fiat Ducato, Fiat 500e u.a.

Lieferzeit: 3-4 Werktage

€39,50 EUR
€39,50 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

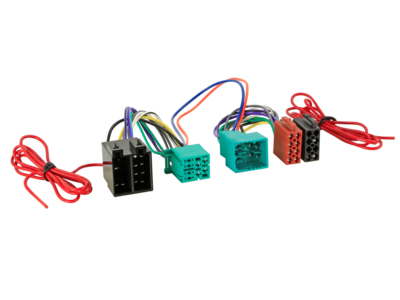

ISO2CAR-Radioadapter AD148E

passend für Ducato 8 | Fiat 500e u.a.

Mit dem AD148E ISO2CAR-Radioadapter können JAYKS Plug & Play Auto-Verstärker (4DX & 5DX plus) einfach, schnell und direkt an die Fiat Radios von Ducato 8 und Fiat 500e angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).

Der AD148E ist die passende Schnittstelle (T-Kabelsatz) zwischen den neuen Fiat Radios und der Original-Fahrzeug-Verkabelung.

Hinweis:

  • Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Serien-Radio:
Lieferumfang:
  • AD148E ISO2CAR Radioadapter für Fiat

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel

Empfohlener Einbauort:

  • Anschluss am Fiat-Serien-Radio (ohne aktives Sound-System)
  • Die JAYKS Verstärker-Einheit wird optimaler Weise unter dem Beifahrersitz fixiert

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Fiat und Andere Serien-Radios

  • Der AD148E kann ausschließlich mit passiven Fiat Musik-/ Radio-Systemen verwendet werden.
  • Aktive Sound-Systeme, wie z.B. Krell, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das Serien-Radio
  • Die Integration des AD148E ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
  • Der AD148E kann direkt verbunden werden.
  • Zur Demontage der Fiat-Radios müssen i.d.R. verschiedene Cockpit Plasltikverkleidung-Teile entfernt werden.
Einfache Rückrüstung
  • Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

... Spannungsversorgung zwischen Fiat Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:

  • Der AD152ST ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:
  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

  • ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, Krell o.ä., geeignet.
