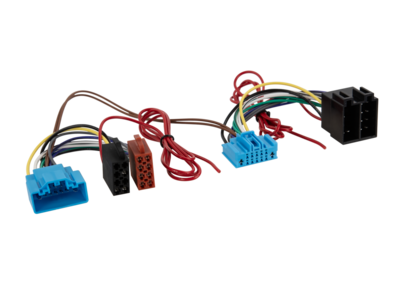

ISO2CAR Radioadapter AD152ST • für Astra L, Peugeot 208, Citroën ab 2023

• Hochwertige Kabel & Stecker
• 100% Belegung des Adapter-Gehäuses
• Kabelquerschnitt: 1,5qmm
• 100% Kupferadern
• Spannungs-Versorgung: gelbes / rotes Kabel
• Masse-Verbindung: schwarzes Kabel

Empfohlener Einbauort:

• Anschluss am Stellantis-IVI-Radio (ohne aktives Sound-System)
• Die JAYKS Verstärker-Einheit wird optimaler Weise unter dem Beifahrersitz fixiert

ISO2CAR Radioadapter für Astra L und Andere Serien-Radios

• Der AD152ST kann ausschließlich mit passiven Opel, Peugeot oder Citroén Musik-Systemen verwendet werden.
• Aktive Sound-Systeme, wie z.B. Krell, mit bereits integrierten Verstärkern können nicht adaptiert werden.

Anschluss an das Serien-Radio

• Die Integration des AD152ST ISO2CAR Radioadapters erfolgt zwischen dem jeweiligen Serienradio und der Original Fahrzeugverkabelung.
• Der AD152ST kann direkt verbunden werden.
• Zur Demontage des Stellantis Radios z.B. im Astra L muss das gebogene Display entfern werden werden. Dies erfordert aus Sicherheitsgründen eine dritte, helfende Hand...

Einfache Rückrüstung

• Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

... Spannungsversorgung zwischen IVI-Stellantis Radio und Plug & Play Verstärker mit ISO-Strom-Adapter:

• Der AD152ST ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:

• ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
  (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).

• ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
  Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
• Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
• gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
  Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.

• rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
  Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.

• schwarzes Kabel mit Flachhülse: Masse-Anschluss
  Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

• ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, Krell o.ä., geeignet.
