5DX plus Sound-System • für Smart 453 mit Cool & Audio

5DX plus Sound-System • für Smart 453 mit Cool & Audio

Lieferzeit: 14 Werktage

€649,00 EUR
€699,00 EUR €649,00 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
5DX plus | Auto-Verstärker mit Plug & Play (Farbe)

5DX plus Auto-Verstärker plus Subwoofer - die perfekte Sound-Nachrüstung für deinen 453er mit Cool & Audio-System

Damit bist du entspannt in deinem 453 Fortwo unterwegs und kannst 470 Watt Musik aus dem Radio genießen...

Die Kombi aus 5DX plus und Beifahrerfußrum-Woofer SUB s453 ist die passende Nachrüst-Lösung für deine leise & mumpfige Werks-Radio-Anlage, denn diese Sound-Paket hat schon so manchen Smart 453 Fortwo mit echtem Live-Sound aufgewertet! Du wirst staunen, wie positiv sich eine gute Klangqualität auf dein Musikhören im Auto auswirkt: Dieses Sound-Upgrade begleitet Dich entspannt zum Zielort und DU genießt währenddessen mit mehr Freude deine Musik.

Dieses Set passt zu 100% zum Smart 453 Fortwo mit Cool & Audio System! (Baujahr: 2014 - 2019)

Eure Fragen zum Set:

Wie lange dauert es das Set einzubauen?

Der5DX pluslässt sich mit wenigen Handgriffen via Plug & Play an das Smart-Radio anschließen. Wir legen jedem Verstärker eine leicht-verständliche Anschluss-Anleitung bei. Wir empfehlen den Einbau unter dem Beifahrersitz:
DerSUB s453wird im Tausch gegen den PU-Block im Fußraum des Beifahrers eingebaut und mit der Plastikschraube fixiert.
Gern geben wir dir Einbau-Tipps und Hinweise per WhatsApp und Telefon.

Wie baue ich den SUB s453 Fußraum-Woofer ein?

Der Beifahrer-Fußraum-Subwoofer wird im Fußraum hinter dem Teppich gegen den PU Block ausgetauscht und mit der Schraube fixiert.

Kann ich mir den 5DX plus auch von einem eurer Einbau-Partner anschließen lassen?

Ja, du kannst Verstärker & Subwoofer von einem unserer Einbau-Partner anschließen lassen oder den Einbau-Service von JAYKS Audio in Unna zu fairen Preisen nutzen. Kontaktiere uns dazu gern per E-Mail oder Telefon. Die Einbauzeit variiert mit der Ausstattung des Fahrzeugs.

Weitere Kundenfragen...

Du hast weitere Fragen? Wir unterstützen dich gern.

Lieferumfang:

  • JAYKS 5DX plus Plug & Play Digital-Verstärker
    inkl. ISO-Anschluss-Kabelsatz 2,5m
  • JAYKS SUB s453 passiver Beifahrer-Fußraum-Subwoofer
    inkl. Anschluss-Leitung
  • AD115B ISO2CAR Radio-Adapter
  • Doppel-Klettband
  • Kurz-Manual

Technische Daten

5DX plus Verstärker:

  • Verstärker-Art: 5/6-Kanal digital
  • Input: 4-Kanal high-level
  • Verstärker-Leistung Musik: 4x80 +150 Watt
  • Verstärker-Leistung RMS: 4x45 + 90 Watt
  • Impedanz: min. 3 Ohm
  • Special-Function 1: iPhase - Fronstaging
  • Special-Function 2: Bass-Boost max. +2 dB
  • Subsonic-Filter: 27 Hz / 12dB
  • Geeignet für originale Serien-Radio-Anlagen

SUB s453 Subwoofer:

  • Gehäuse-Art: geschlossen
  • Tieftöner: 20cm German Maestro
  • Leistungsaufnahme: 120 Watt RMS
  • Impedanz: 4 Ohm
  • Wirkungsgrad: 92,5 dB / 1W / 1m
  • integrierte Anschluss-Leitung

Empfohlene Einbauorte

5DX plus Verstärker

  • unter dem Beifahrersitz

Subwoofer Sub s453

  • hinter dem Teppich im Beifahrer-Fußraum. Hierfür muss der PU-Block entfernt werden.

Einbau-Tipps vom Profi

Der Einbau eines 5DX plus Digital-Verstärkers in deinem 453 kann bei einem unserer Einbau-Partner, in Eigenregie oder bei JAYKS in Unna durchgeführt werden.

Für den Einbau ist – je nach Fahrzeugmodell - technisches Wissen erforderlich, zum Beispiel um die Radio-Unit zu entfernen.

Eine Schritt-Für-Schritt-Anleitung für den Einbau findest du weiter unten. Die Einbauzeit variiert je nach Fahrzeug-Typ und Modellausstattung zwischen einer und zwei Stunden.

Das Einstellen der seitlichen Regler Level, Frequenz und iPhase, erläutert das 5DX plus Manual.

Und sollte es beim Einbau mal haken oder Dir noch etwas unklar sein, hilft dir das Team von JAYKS gern weiter - auch über WhatsApp-Videoanrufe.

Einbau erledigt? Teile deine Einbau-Erfahrungen gerne mit uns und der Welt und schreibe eine Bewertung (gerne auch mit Fotos)! 😊

Hinweise

i-phase

Der i-Phase Regler bietet ein leicht einstellbares Frontstaging.
Ein kleiner Dreh verfeinert die Klangqualität und zaubert eine klangliche Bühnenabbildung auf die Frontscheibe und stellt das klangliche Geschehen in den Vordergrund.

Bass-Boost

Mit der Bass-Boost-Funktion kannst du die tiefen Frequenzen im Front-Bereich, also den vorderen Türen, von 80 Hz bis 120 Hz um bis zu 2 dB anheben.

Radio-Empfang

Durch die technische Überarbeitung des 5DX zum 5DX plus konnte die Beeinflussung des Auto-Radio-Empfangs auf ein Minimum reduziert werden.
Autoradios / Navigations-Radios mit DAB / DAB plus - Digital-Audio-Broadcasting - werden nur in Ausnahmefällen beeinträchtigt.

Garantie-Erweiterung

JAYKS bietet für die 5DX plus Digital-Verstärker eine kostenfreie Garantie-Erweiterung um 12 Monate auf 36 Monate. Voraussetzung ist, dass Du uns per E-Mail oder telefonisch die Serien-Nummer und deine Kontaktdaten mitteilst. Sprich uns gern darauf an - auch per WhatsApp.

Premium-Soundsysteme, die NICHT upgrade-fähig sind

Folgende aktive Sound-Systeme sind nicht upgrade-fähig:

  • Harman-Kardon
  • JBL

Downloads

Ein Manual steht momentan für dieses Produkt nicht zur Verfügung. Ruf uns einfach an, wenn du Fragen hast: 02303 9676-15

Unterstützte Fahrzeuge

  • Smart 453 fortwo (2014 - 2019)
Vollständige Details anzeigen


Kunden fragen - JAYKS antwortet!

  • Wie lange dauert es das Set einzubauen?

    Der 5DX plus lässt sich mit wenigen Handgriffen via Plug & Play an das Serien-Radio (Cool & Audio bzw. Cool & Media) anschließen. Wir legen jedem Verstärker eine leicht-verständliche Anschluss-Anleitung bei. Wir empfehlen den Einbau unter dem Beifahrersitz:
    Gern geben wir dir Einbau-Tipps und Hinweise per WhatsApp und Telefon.

  • Wie baue ich den SUB s453 Fußraum-Woofer ein?

    Der Subwoofer wird hinter dem Teppich im Beifahrerfußraum eingebaut. Hierfür musst du zuerst den PU-Block lösen und danach entfernen.

    Der Woofer wird anschließend mit der Plastikschraube fixiert und der Teppich anschließend drüber gelegt.

  • Kann ich mir den 5DX plus auch von einem Dienstleister einbauen lassen?

    Du kannst dir den Verstärker als auch den Subwoofer von einem unserer Einbau-Partner anschließen lassen oder den Einbau-Service von JAYKS Audio in Unna zu fairen Preisen in Anspruch nehmen. Kontaktiere uns dazu gern per E-Mail oder Telefon. Die Einbauzeit variiert mit der Ausstattung des Fahrzeugs.

  • Kann ich mein Radio und meine Lautsprecher wie bisher weiternutzen?

    Ja, die vorhandenen smart 453 Werks-Lautsprecher sowie das Serien-Radio können problemlos weiter genutzt werden. Klanganpassungen wie Bass, Treble (Höhen), Balance, Fader und ggf. weitere Funktionen erfolgen weiterhin über das Radio.

  • Ich möchte den Klang meines Fahrzeugs noch weiter verfeinern. Welche Möglichkeiten habe ich dazu?

    Du kannst deine Original-Lautsprecher durch höherwertige Systeme bzw. Einzel-Speaker ersetzen. Schau dir doch dazu die Lautsprecher von GLADEN oder von German Maestro an!

  • Wie funktioniert die Stromversorgung des Verstärkers?

    Die Versorgung des 5DX plus erfolgt normalerweise direkt über die Smart-Radio-Verkabelung.

Hinweise

  • Sicherheitshinweis

    Der 5DX plus ist mit intelligenten Schutzschaltungen für Übertemperatur (>80° C) und Unterspannung (<10 V) ausgestattet und gewährleistet somit einen reibungslosen Betrieb im Fahrzeug.

  • Hinweis zum Radio-Empfang

    Der neue 5DX plus wurde so konstruiert, dass er den FM-Radio-Empfang nicht beeinflusst. Die DAB / DAB+ Empfangsqualität wird üblicherweise nicht beeinflusst.


Empfohlenes Werkzeug für dein Einbau-Projekt

Wir empfehlen dir für den Einbau deines 5DX plus-Verstärkers die Nutzung von Plastik-Keilen, um ggf. Verkleidungsteile im Bereich des Armaturenbretts deines Fahrzeugs zu lösen. Sollten hierbei Verkleidungs-Clips zerstört werden, sind diese beim Fahrzeug-Händler oder im Internet erhältlich.



Schritt für Schritt zum guten Klang

Diese Anleitung hilft dir dabei, deinen neuen 5DX plus von JAYKS anzuschließen.

Sollte es beim Einbau mal haken oder dir noch etwas unklar sein, hilft dir das Team von JAYKS gern weiter - auch über WhatsApp-Videoanrufe.

Schritt 1

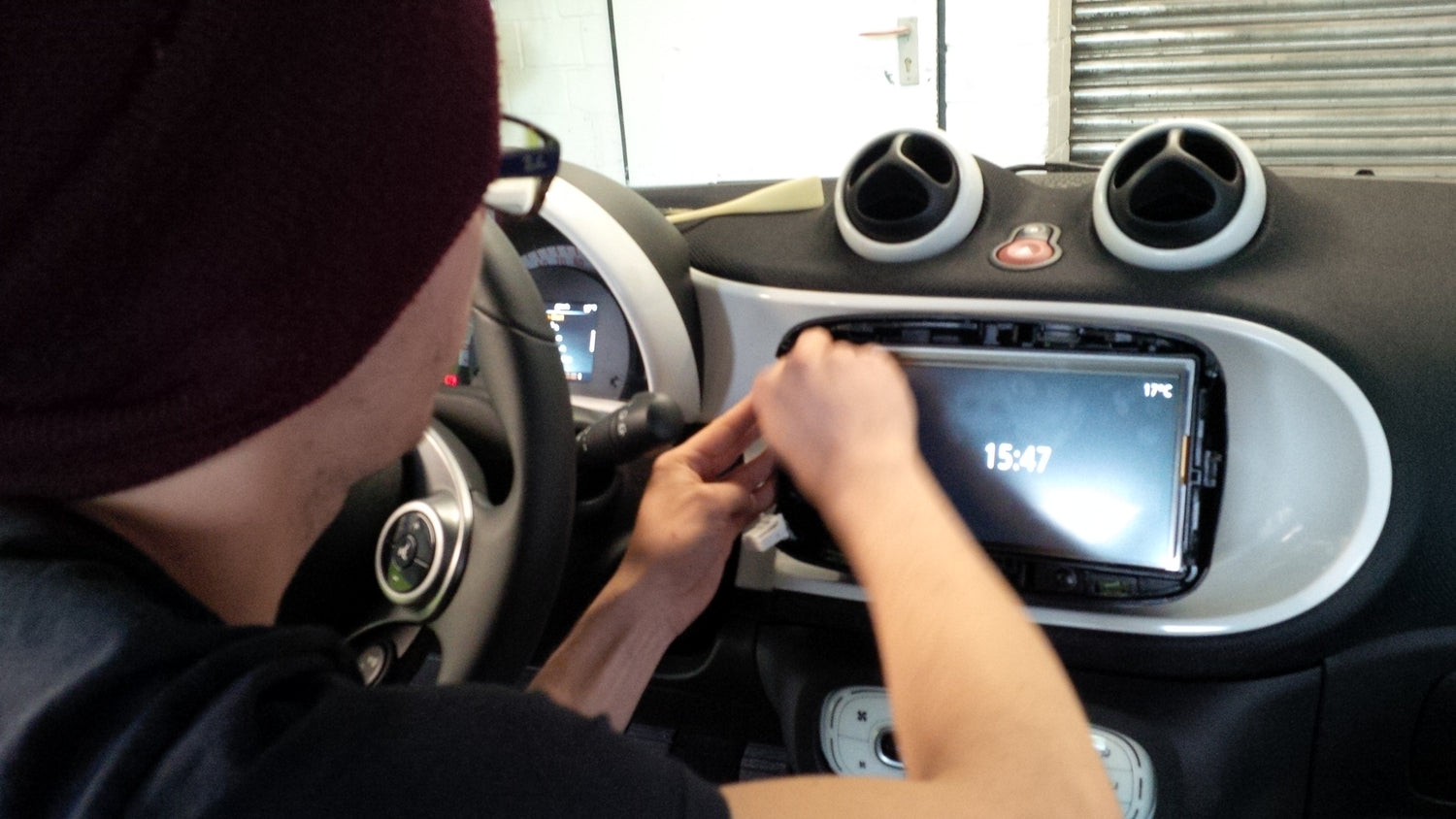

Ausbauen der Radio-Einheit

Als Erstes muss deine Radio-Einheit ausgebaut werden.

Die Einheit (silberner Kasten) befindet sich hinter dem Audio-Display in der Mittelkonsole. Dieses Display musst du zuerst lösen und entfernen.

Tipps zum Ausbauen ("Welches Werkzeug brauche ich?") deiner Radio-Einheit findest du weiter oben.

Schritt 2

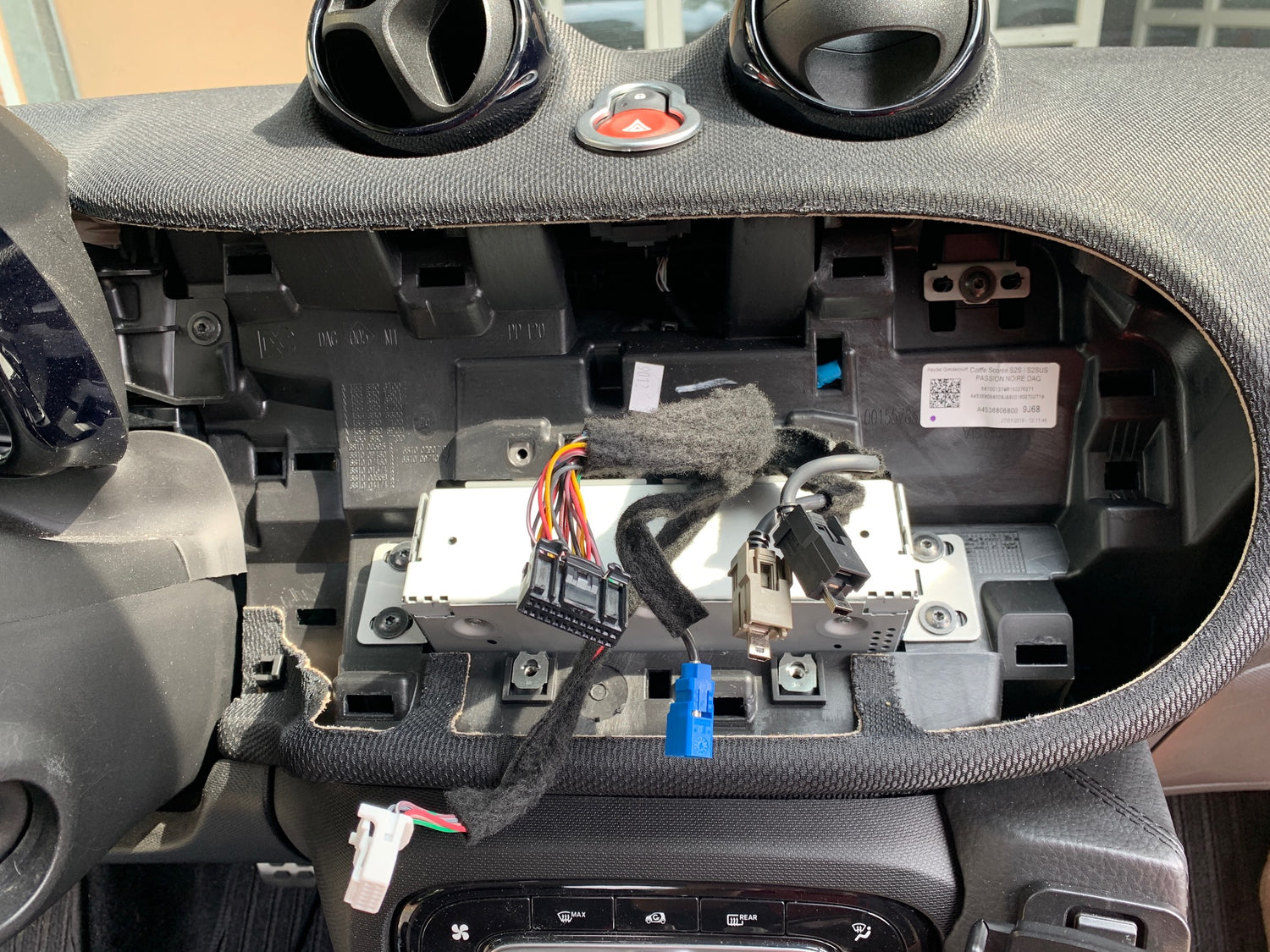

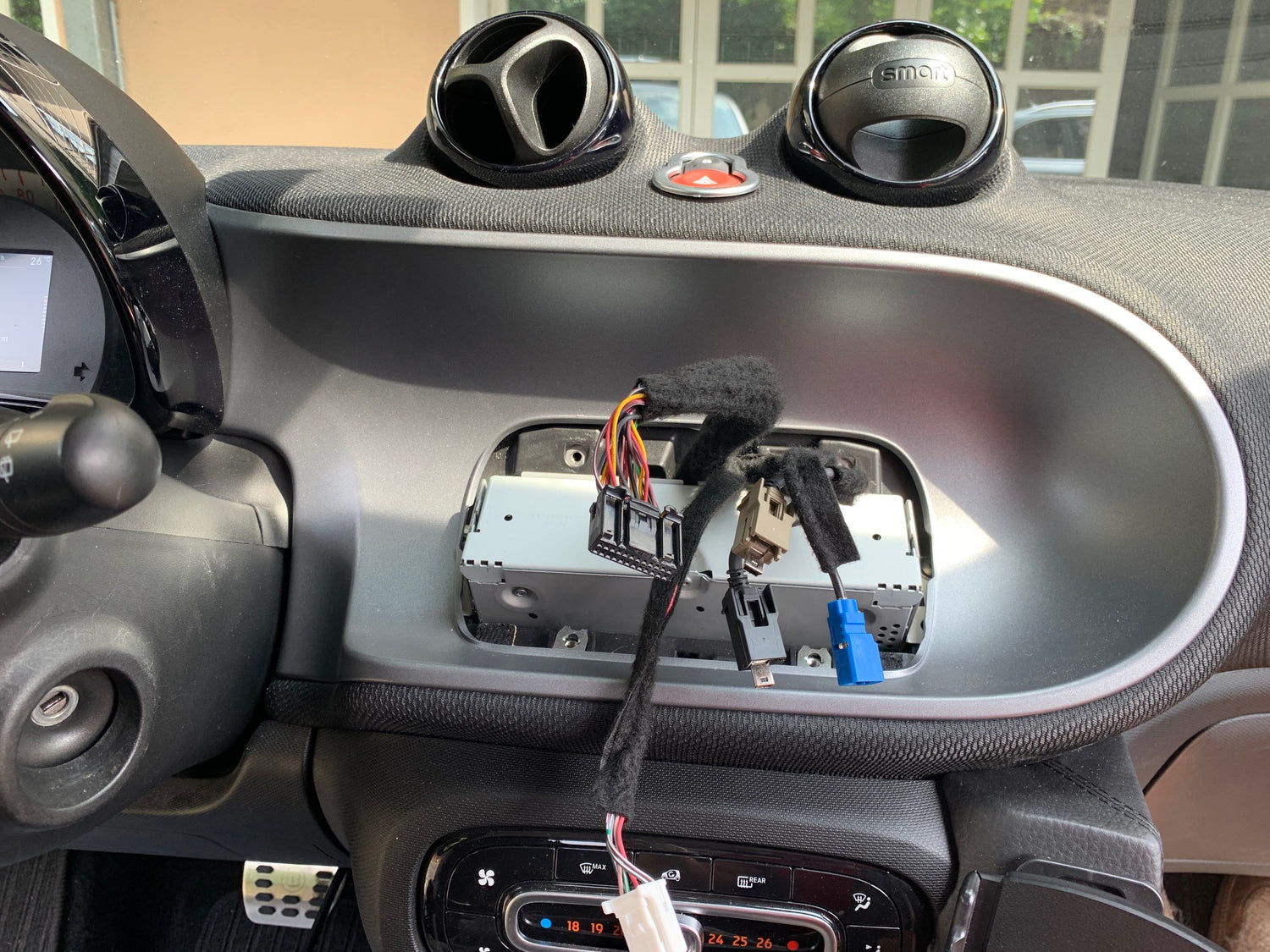

Entfernen der Cockpit-Verblendung

Bevor du die Radio-Einheit herauslösen kannst, muss die Rundum-Verblendung vorsichtig entfernt werden. Hierbei können Plastikkeile hilfreich sein. Nun die vier Torxschrauben der Einheit entfernen und die Einheit herausziehen.

Schritt 3

5DX plus-Anschluss-Kabel AD115B anschließen

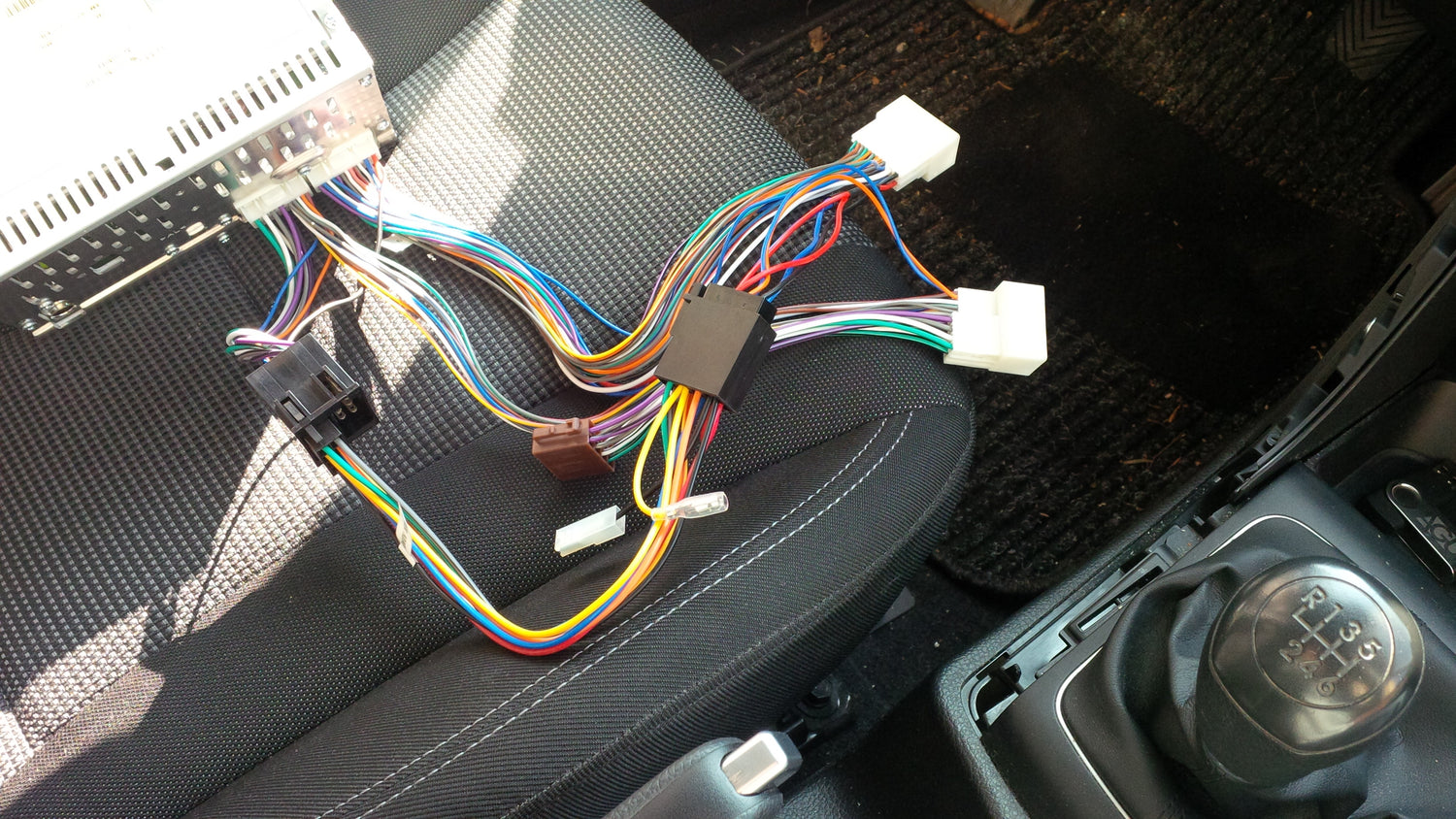

Als nächstes löst du den Original Stecker von der Radio-Einheit. Danach verbindest du den AD115B ISO2CAR Radio-Adapter-Anschluss mit der Radio-Einheit und dem Fahrzeugspezifischen Original-Stecker.

Schritt 4

5DX plus-Anschlusskabel mit dem AD115 Adapter verbinden

Nun steckst du zuerst die braune 8-polige Buchse des 2,5m langen Verstärker-Kabels mit dem 8-poligen Stecker des Adapters zusammen. Danach wird der IOS-Strom-Adapter (schwarze 8-polige Stecker / Buchse) im AD115B auf beiden Seiten eingesteckt. Jetzt stellst du die Verbindung der gelben und schwarzen Leistungen des Verstärker-Kabels mit dem ISO-Strom-Adapter her: gelb auf gelb & schwarz auf schwarz – rot hat in der Regel keine Funktion.

TIPP:
Wenn du ein Volt-Meter zur Hand hast, kannst du messen, ob an der gelben oder in
Ausnahmefällen an der roten Leitung die erforderliche 12V Spannungsversorgung
anliegt.

Schritt 5

5DX plus-Anschlusskabel verlegen & Funktionstest

Nun verlegst du das Anschluss-Kabel bis zur Montage-End-Position unter dem Beifahrersitz und verbindest den weißen rechteckigen 20-poligen Stecker des Anschluss-Kabels mit dem 5DX plus. Ggf. musst du Steuergeräte in der Position verschieben.

Jetzt ist Zeit für den Funktionstest: Du überprüfst nun, ob alles in deinem Sinne funktioniert.

Mach einen Testlauf und stelle den 5DX plus so ein, dass er deinen klanglichen Vorstellungen entspricht und dir Freude beim Musikhören macht.
